Čerpadlá Yamada na Slovensko dodáva, montuje, opravuje a servisuje firma Boyser s.r.o.. Nákup čerpadla zásadne konzultujte s odborníkmi. Ozvite sa nám ešte dnes. Naše riešenia, Vaša spokojnosť!

MEMBRÁNOVÉ ČERPADLO YAMADA RADY NDP

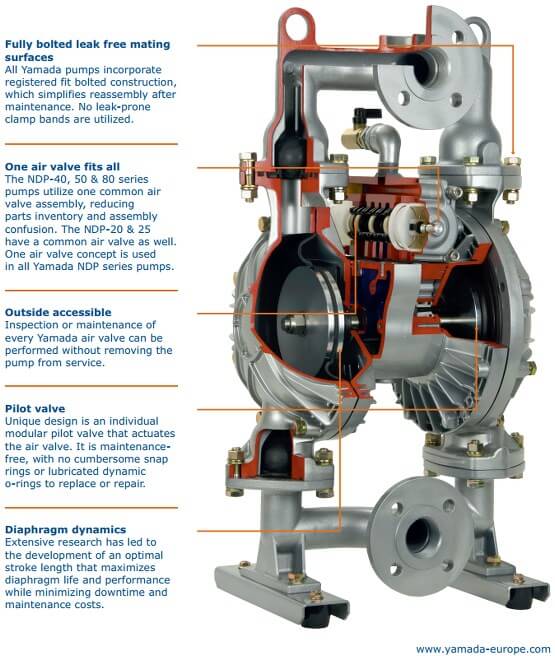

Membránové čerpadlá typovej rady NDP sú základom priemyselného radu čerpadiel AODD (Air operated double diaphragm pumps). Jedinečný, patentovaný dizajn vzduchového ventilu zaisťuje prevádzku bez zaseknutia počas celej životnosti produktu.

Skrutkovaná konštrukcia a bežné vymeniteľné diely maximalizujú prevádzkyschopnosť a zvyšujú ziskovosť. Ak požadujete špeciálne čerpadlá, kliknite sem a pozrite si naše vysokotlakové, UL, CSA, práškové a FDA membránové čerpadlá.

Čo je to dvojmembránové čerpadlo a ako funguje v priemyselnej aplikácii?

Ide o technológiu objemového čerpadla 1:1 využívajúcu stlačený vzduch na prenos známeho objemu kvapaliny z bodu A do bodu B. Vzhľadom na rôznorodosť dostupných materiálov a ich vlastné prevádzkové vlastnosti, nie je veľa kvapalín, ktoré by nebolo možné čerpať vzduchom ovládaným dvojitým membránovým čerpadlom. Ak je vysoký obsah pevných látok, sú prítomné vyššie viskozity, široké rozsahy pH, možné podmienky chodu nasucho, variabilné prietoky, potrebná sacia výška alebo ak chcete niečo prenosné, táto technológia čerpadla je vynikajúcou voľbou. Za predpokladu, že prietoky sú medzi 1,0 až 600 l/min. a je k dispozícii stlačený vzduch, je to spôsob čerpania ktorý je vhodný na prenos takmer akejkoľvek kvapaliny aj pre výbušné prostredie ATEX.

Čo je to dvojmembránové čerpadlo a vysvetlenie ako funguje?

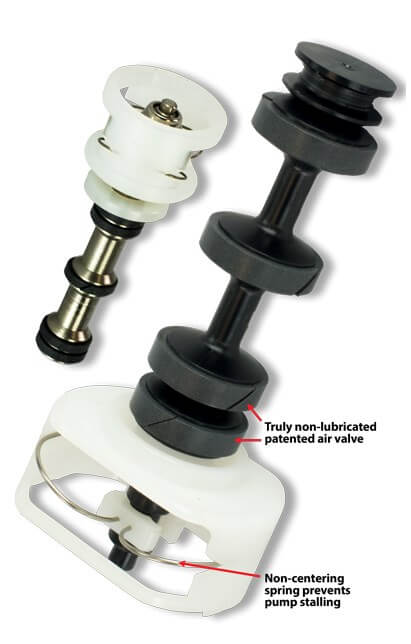

Vzduchom ovládané čerpadlo s dvojitou membránou je pneumatické čerpadlo, ktoré používa patentovaný vzduchový ventil, ktorý smeruje stlačený vzduch medzi dve strany čerpadla tam a späť. Môže pracovať s bežným stlačeným vzduchom, čistým suchým vzduchom, dusíkom alebo dokonca zemným plynom. Toto spínanie vzduchového ventilu tlačí stlačený vzduch za membránu, ktorá priamo aplikuje silu na kvapalinu v komore, čím ju vytláča hore a von z čerpadla. Tá istá sila, ktorá vytláča jednu membránu von, vťahuje druhú membránu dovnútra, pretože sú pripojené k spoločnému stredovému hriadeľu, čo vytvára vákuum v protiľahlej kvapalinovej komore.

Zatiaľ čo jedna strana odčerpáva kvapalinu, druhá strana sa plní a tento proces prebieha tam a späť, aby sa vytvoril skutočný prenos kvapaliny a následný potrebný prietok. Vo vnútri štandardného typu čerpadla sú zvyčajne štyri guľové spätné ventily, ktoré umožňujú kvapaline prechádzať iba zo spodného sacieho potrubia von cez horné výtlačné potrubie. Túto technológiu môžete spustiť kdekoľvek od niekoľkých bar alebo tlaku vzduchu až po tlak 7 bar v závislosti od prietoku a požadovaného výtlačného tlaku.

Zatiaľ čo rad čerpadiel NDP je najbežnejší a považuje sa za priemyselný štandard, niekedy existujú exotickejšie aplikácie, na ktoré je možné použiť aj tieto. S touto technológiou sú tiež možné veci ako chemikálie s ultra vysokou čistotou, liečivá, alkoholické nápoje, potravinárske výrobky, vyššie viskozity alebo obsah pevných látok (až do 40 % hmotnosti). Vo väčšine veľkostí je možné vykonať jednoduché úpravy, ktoré umožňujú prispôsobenie pre každú aplikáciu. Pneumatické čerpadlá sa často používajú pri preprave vysoko výbušných kvapalín, pretože sú ľahko uzemnené a sú vo svojej podstate bezpečnejšie pri prevádzke so stlačeným vzduchom.

Ako funguje dvojité membránové čerpadlo?

Všimnite si, že väčšina štandardných čerpadiel má dve membrány a štyri kontrolné guľôčky. Membrány sa používajú na nasávanie kvapaliny a jej vytláčanie z čerpadla v závislosti od smeru, ktorým sa pohybuje. V štandardných čerpadlách sú kontrolné guľôčky navrhnuté tak, aby pri prevádzke umožnili kvapaline prechádzať iba spodnou časťou čerpadla a potom von hornou časťou.

Keď stlačený vzduch vytlačí jednu z membrán von smerom ku kvapalinovej komore, čím tlačí spodný spätný ventil nadol a horný spätný ventil nahor, priamo aplikuje tlak vzduchu, ktorý ste dodali čerpadlu, na kvapalinu, čím ju vytlačí hore a von z čerpadla. Súčasne sa ťahá druhá membrána pri vytváraní podtlaku v protiľahlej čerpacej komore a ťahá spodnú kontrolnú guľu nahor a horný spätný ventil nadol. Potom sa vzduch prepne a spustí sa cyklus v opačnom smere, pričom sa vždy vyprázdni jedna komora a druhá sa naplní, čím sa vytvorí úplný cyklus pumpy.

Majú nekonečne variabilný prietok v závislosti od toho, aký objem vzduchu a tlak dáte čerpadlu. Čím vyšší je prietok, čím dlhšie je výtlačné potrubie alebo hrubšia kvapalina, tým väčší tlak a objem dodávate čerpadlu. K dispozícii sú štandardné čerpadlá s bočným, stredovým a deleným potrubím, ako aj čerpadlá vyhovujúce UL, CSA, ATEX a FDA.

Kedy by ste mali aplikovať pneumatické čerpadlo s dvojitou membránou?

Vzduchom ovládané čerpadlo s dvojitou membránou sa zvyčajne používa tam, kde je vzduch ľahko dostupný a vlastnosti aplikácie sú vhodnejšie pre danú technológiu. Ak máte pevné látky, hustejšiu kvapalinu, požiadavky na samonasávanie, potenciál chodu nasucho, špecifikácie odolné voči výbuchu, variabilné prietoky, kvapaliny citlivé na strih, niečo ponorené, vyžaduje sa prenosnosť alebo aplikácia vyžaduje mŕtvy kurz, membránové čerpadlo je vynikajúcou voľbou. Veci ako žumpy, vyprázdňovanie cisterien, nádrží, tankov a jednoduché aplikácie na prepravu vody alebo chemikálií sú najbežnejšie a najzákladnejšie. Existujú procesné alebo náročnejšie aplikácie technológie aj v odvetviach, ako je výroba kobercov, lakovne, farmaceutické zariadenia, polovodičové továrne, polygrafický priemysel a prenos práškov. Každá aplikácia bude mať svoje vlastné požiadavky a čerpadlá môžu byť podľa toho upravené, aby sa dosiahli požadované prietoky pri zachovaní dlhej životnosti čerpadiel.
